معلومات تقنية:

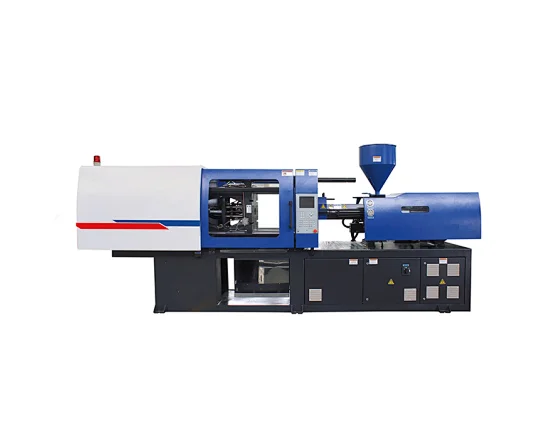

مواصفات ماكينة القولبة بالحقن التقليدية
| 110 ت | 140 ت | 170 ت | 220 ت | |||||||||||
| أ | ب | ج | أ | ب | ج | أ | ب | ج | أ | ب | ج | |||
| وحدة الحقن | قطر المسمار | مم | 35 | 38 | 42 | 38 | 42 | 45 | 42 | 45 | 50 | 45 | 50 | 55 |
| SCREW L / D النسبة | L / د | 22 | 20.3 | 18.4 | 24 | 22 | 20.5 | 23.6 | 22 | 19.8 | 24.4 | 22 | 20.0 | |
| حجم اللقطة (نظري) | سم 3 | 163 | 193.2 | 235 | 226 | 277 | 318 | 311 | 357 | 441 | 397 | 490 | 593 | |
| وزن التسديدة (PS) | ز | 148 | 176 | 214 | 206 | 252 | 289 | 283 | 325 | 402 | 362 | 446 | 540 | |
| ضغط الحقن | الآلام والكروب الذهنية | 219 | 184 | 152 | 208 | 171 | 149 | 203 | 177 | 143 | 207 | 168 | 138 | |
| معدل الحقن | ز / ث | 89 | 104 | 128 | 94 | 115 | 132 | 120 | 138 | 170 | 124 | 154 | 186 | |
| سرعة المسمار | دورة في الدقيقة | 0 ~ 210 | 0 ~ 185 | 0 ~ 180 | 0 ~ 180 | |||||||||
| وحدة التخميد | قوة التثبيط | KN | 1100 | 1400 | 1700 | 2200 | ||||||||
| ضربة مفتوحة | مم | 350 | 380 | 435 | 475 | |||||||||
| المسافة بين قضبان التعادل (WxH) | مم | 370 × 370 | 420 × 420 | 470 × 470 | 520 × 520 | |||||||||
| سمك القالب | مم | 150 ~ 380 | 160 ~ 460 | 180 ~ 520 | 200 ~ 560 | |||||||||
| قوة القاذف | KN | 38 | 50 | 50 | 70 | |||||||||
| ضربة القاذف | مم | 120 | 140 | 140 | 150 | |||||||||
| آحرون | طاقة السخان | كيلوواط | 7.5 | 8 | 12.5 | 14 | ||||||||
| قوة محرك المضخة | كيلوواط | 13 | 13 | 18.5 | 18.5 | |||||||||
| الأعلى. ضغط المضخة | الآلام والكروب الذهنية | 16 | 16 | 16 | 16 | |||||||||
| أبعاد الآلة (الطول × العرض × الارتفاع) | م | 4.3 × 1.3 × 2.0 | 4.6 × 1.5 × 2.1 | 5.1 × 1.5 × 2.2 | 5.7 × 1.6 × 2.3 | |||||||||
| وزن الآلة | ر | 3.4 | 4 | 6 | 7 | |||||||||
| سعة صندوق الزيت | إل | 200 | 235 | 260 | 300 | |||||||||
مواصفات ماكينة القولبة بالحقن التقليدية
| 260 ت | 290 ت | 350 ت | 400 ت | |||||||||||
| أ | ب | ج | أ | ب | ج | أ | ب | ج | ح | ب | ج | |||
| وحدة الحقن | قطر المسمار | مم | 50 | 55 | 60 | 55 | 60 | 65 | 65 | 70 | 75 | 70 | 75 | 80 |
| SCREW L / D النسبة | L / د | 24.2 | 22 | 20.2 | 24 | 22 | 20.3 | 21.5 | 20 | 18.7 | 21.4 | 20 | 18.8 | |
| حجم اللقطة (نظري) | سم 3 | 530 | 641 | 763 | 676 | 805 | 945 | 1161 | 1347 | 1548 | 1324 | 1520 | 1729 | |
| وزن التسديدة (PS) | ز | 482 | 583 | 694 | 615 | 733 | 860 | 1057 | 1226 | 1407 | 1205 | 1383 | 1573 | |
| ضغط الحقن | الآلام والكروب الذهنية | 205 | 169 | 142 | 202.3 | 170 | 144.9 | 195 | 168 | 146 | 199 | 173 | 152 | |
| معدل الحقن | ز / ث | 187 | 227 | 270 | 223.5 | 266 | 312.2 | 275 | 319 | 367 | 366 | 395 | 446 | |
| سرعة المسمار | دورة في الدقيقة | 0 ~ 180 | 0 ~ 180 | 0 ~ 170 | 0 ~ 160 | |||||||||
| وحدة التخميد | قوة التثبيط | KN | 2600 | 2900 | 3500 | 4000 | ||||||||
| ضربة مفتوحة | مم | 540 | 590 | 670 | 710 | |||||||||
| المسافة بين قضبان التعادل (WxH) | مم | 570 × 570 | 620 × 620 | 710 × 630 | 760 × 670 | |||||||||
| سمك القالب | مم | 220 ~ 600 | 200 ~ 630 | 260 ~ 710 | 250 ~ 780 | |||||||||
| قوة القاذف | KN | 70 | 70 | 90 | 110 | |||||||||
| ضربة القاذف | مم | 150 | 150 | 200 | 200 | |||||||||
| آحرون | طاقة السخان | كيلوواط | 19 | 19 | 24.5 | 25 | ||||||||
| قوة محرك المضخة | كيلوواط | 22 | 30 | 37 | 37 | |||||||||
| الأعلى. ضغط المضخة | الآلام والكروب الذهنية | 16 | 16 | 16 | 16 | |||||||||
| أبعاد الآلة (الطول × العرض × الارتفاع) | م | 6.2 × 1.5 × 2.2 | 6.3 × 1.7 × 2.4 | 7.3 × 1.96 × 2.41 | 7.3 × 1.96 × 2.41 | |||||||||
| وزن الآلة | ر | 8.3 | 9.3 | 12.5 | 14.2 | |||||||||
| سعة صندوق الزيت | إل | 385 | 385 | 700 | 850 | |||||||||
لدينا المزيد من النماذج من هذه السلسلة: 450T ، 550T ، 650T ، 750T ، 1000T ، 1200T ، مواصفات التفاصيل بناءً على استفسار العملاء.
الخصائص الرئيسية:
• اعتماد لوحة القالب ذات فتحة T القياسية الأوروبية ذات الصب المتكامل ، وتحميل وتفريغ القوالب بسهولة أكبر.
• النظام الهيدروليكي الموسع يجعل سرعة الحقن أسرع.
• التحكم في الحلقة المغلقة يزامن الإجراء المركب ، ويجعل وقت دورة تشكيل المنتج أقصر.
• ضوضاء منخفضة أثناء تشغيل الماكينة ، خاصةً عند التشغيل بسرعة منخفضة.
الإلكترونيات:
• شاشة LCD ملونة لعرض الرسوم (مع تحديد متعدد اللغات).
• نظام التحكم في نوافذ الكمبيوتر الأوروبي KEBA.
• إعداد البيانات التقنية المعقولة.
• حماية المعلومات.
• تخزين بيانات القالب ، 500 مجموعة من ذاكرة القالب الداخلية.
• جهاز حماية سلامة طور المحرك الكهربائي.
• موصلات الإنترنت المتاحة لتحقيق مراقبة عن بعد وتشخيص الصيانة.
• يمكن جعل الروبوتات الميكانيكية والمكونات المحيطة بها مركزية في نظام التحكم في الماكينة.
• جهاز حماية سلامة المحرك الكهربائي.
• وظيفة إنذار غير طبيعية.
• اختبار أجهزة النظام ووظيفة مراقبة حالة التشكيل.
• جهاز حماية التوقف في حالات الطوارئ.
• 3 مجموعات من منافذ الطاقة الإضافية للمعدات المساعدة.
• دائرة مغلقة PID تتحكم في درجة حرارة المادة (الدقة: ± 0.5 ℃).
وحدة هيدروليكية:
• التحكم في درجة الحرارة PID لديه درجة حرارة دقيقة للبرميل.
• هناك العديد من البراغي والبراميل ذات التصميم الأمثل ، على التوالي ، نيتريد ، طلاء الكروم الصلب ،
معدن مزدوج ، وهو مناسب لطلب المواد البلاستيكية المختلفة
• دعامة قضيب توجيه مباشر ثنائية الاتجاه ، حقن سريع مزدوج التوازن.
• توفر المحركات الهيدروليكية ذات العزم العالي قدرة تلدين ثابتة ومحول طاقة خطي عالي الدقة
يتيح اكتشاف موضع الجهاز قياسًا دقيقًا.
• سرعة الحقن المتعدد وإعدادات الضغط والضغط متعدد المراحل ، التبديل من وقت الحقن ، والموقع ،
التحكم في الضغط لضمان جودة الصب.
• الضغط الخلفي متعدد المراحل وسرعة الحقن المسبق يتم التحكم فيها بواسطة الكمبيوتر ، ومسمار مع ميزات
مادة نظيفة ومضادة للتدفق قبل الحقن أوتوماتيكي.
• منع وظيفة بدء تشغيل المواد الباردة لضمان عدم تعرض البرغي أو البرميل للتلف.
وحدة هيدروليكية:
• النظام الهيدروليكي لصمام القابس اليدوي يجعل الآلة تتمتع باستجابة سريعة وسلسة للحركة.
• التحكم في الضغط والتدفق بصمام تناسبي مزدوج.
• وحدة هيدروليكية مستوردة عالية الأداء مع تحسين التخصيص.
• يحتوي خزان الزيت على فتحة كبيرة للفتح بحيث يمكن تنظيفه بسهولة.
ملحق قياسي:
• وسادة مكافحة vobrating.
• طقم قطع غيار.
• صندوق الأدوات.
• زيت التشحيم.
