Основные характеристики:
1. Диапазон охлаждения 7-25℃; Бак для воды из нержавеющей стали.
2. Оснащен термостатом защиты от замерзания.
3. Использование безопасного для озона хладагента R410A, используемого для повышения коэффициента полезного действия (COP).
4. Контур хладагента контролируется реле высокого и низкого давления для обеспечения стабильной работы.
5. Защита компрессора и насоса от перегрузки.
6. Принять точный высокоточный регулятор температуры с точностью ± 1 ℃。
7. Серия систем с одним компрессором оснащена насосом низкого давления, а модели с двумя или более системами
оснащен насосом среднего давления.
8. Все используют хорошо известные и качественные компрессоры.
9. Принять дизайн конденсатора с ребрами. Без необходимости охлаждающей воды для отличной теплопередачи и быстрого охлаждения.
Параметры серии SIC-A-R2 (50 Гц)

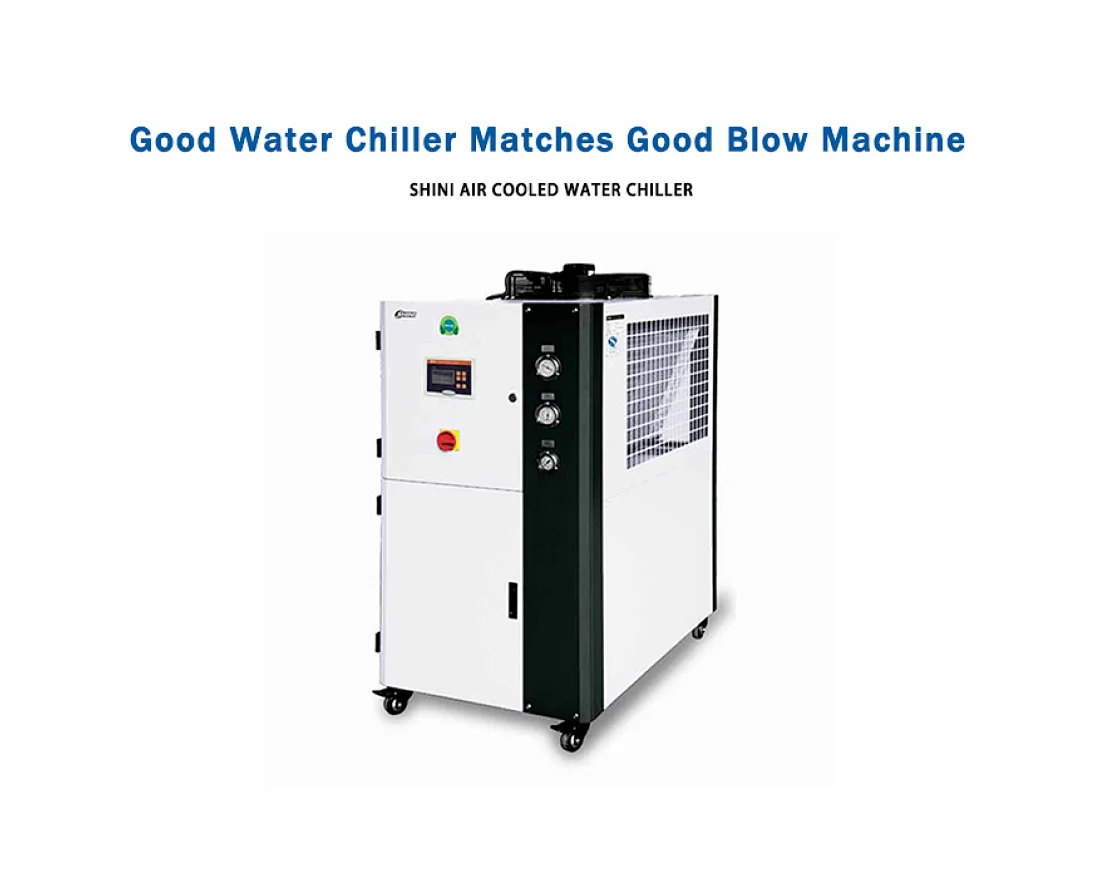

Компания Hautek порекомендует вам подходящий чиллер с воздушным охлаждением в соответствии с моделью вашей выдувной машины.
| Модель | СИК-7.5А-Р2 | SIC-12A-R2 | SIC-18A-R2 | SIC-24A-R2 | SIC-28A-R2 |
| Емкость хладагента(1) | кВт | 7.5 | 12 | 18 | 24 | 28 |
| Емкость хладагента(2) | кВт | 9.5 | 14 | 24 | 32 | 38 |
| Компрессор | Тип | Прокрутить |
| Мощность (кВт) | 2.9 | 4.2 | 6.4 | 8.72 | 9.36 |
| Хладагент | Объем заполнения (кг) | 3.5 | 5 | 5.5 | 5.5 | 9 |
| Режим управления | Термостатический расширительный клапан |
| Тип | R410A |
| Испаритель | Тип | Стиль «труба в оболочке» |
| Конденсатор | Тип | Стиль плавника |
| Воздуходувка (кВт) | 0.19 | 0.55 | 2х0,23 | 2x0,385 | 2х0,6 |
| Емкость резервуара для воды (л) | | 30 | 30 | 65 | 65 | 80 |
| Насос(4) | Мощность (кВт) | 0.75/0.75/1.1 | 1.1/1.1/1.1 | 1.1/1.5/2.2 |
| Расход насоса (л/мин) | 21.5 | 34.4 | 51.6 | 68.8 | 80.3 |
| Рабочее давление (кгс/см2) (3) | 3.3/3.7/4.5 | 3.2/3.5/4.4 | 2.8/4.1/4.9 | 2.7/2.35/4.5 | 3.1/3.9/4.9 |
| Суммарная мощность | Общая мощность (кВт) (5) | 3.8/3.8/4.2 | 5.5/5.5/5.9 | 7.8/7.8/7.8 | 10.6/10.6/10.6 | 11.7/12/12.8 |
| Трубная муфта (дюйм) | Выход охлажденной воды | 1 | 1 1/2 |
| Вход охлажденной воды | 1 | 1 1/2 |
| Дренажный порт резервуара для воды | 1/2 |
| Порт переполнения резервуара для воды | 1/2 |
| Защитные устройства | Компрессор | Реле перегрузки |
| Насос | Реле перегрузки |
| Контур хладагента | Реле высокого и низкого давления/реле защиты от замерзания |
| Контур охлаждающей воды | Перепускной клапан/переключатель уровня воды (опция)/переключатель потока |
| Мощность (В переменного тока) (6) | 3 фазы, 400 В переменного тока, 50 Гц |
| Обмен мерами | 1кВт=860 ккал/час 1RT=3,024 ккал/час 10,000 БТЕ/час=2,520 ккал/час |
| Модель | SIC-38A-R2 | SIC-48A-R2 | SIC-58A-R2 | SIC-75A-R2 |
| Емкость хладагента(1) | кВт | 38 | 48 | 58 | 75 |
| Емкость хладагента(2) | кВт | 45 | 64 | 76 | 90 |
| Компрессор | Тип | Прокрутить |
| Мощность (кВт) | 12.25 | 17.44 | 18.72 | 24.86 |
| Хладагент | Объем заполнения (кг) | 12.5 | 7,5x2 | 8x2 | 8x2 |
| Режим управления | Термостатический расширительный клапан |
| Тип | R410A |
| Испаритель | Тип | Стиль «труба в оболочке» |
| Конденсатор | Тип | Стиль плавника |
| Воздуходувка (кВт) | 2x0,78 | 2x1,03 | 2x0,85 | 2x1,92 |
| Емкость резервуара для воды (л) | | 80 | 186 | 186 | 230 |
| Насос(4) | Мощность (кВт) | 1.1/1.5/2.2 | -/1.8/2.4 | -/3.0/4.0 |
| Расход насоса (л/мин) | 108.9 | 137.6 | 166.3 | 215 |
| Рабочее давление (кгс/см2) (3) | 2.4/3.8/4.6 | -/3.4/4.5 | -/3.2/4.3 | -/3.5/4.1 |
| Суммарная мощность | Общая мощность (кВт) (5) | 14.9/15.3/16 | -/21.3/21.9 | -/22.2/22.8 | -/31.7/32.7 |
| Трубная муфта (дюйм) | Выход охлажденной воды | 2 | 2 1/2 |
| Вход охлажденной воды | 2 | 2 1/2 |
| Дренажный порт резервуара для воды | 1/2 | 1 |
| Порт переполнения резервуара для воды | 1/2 |
| Защитные устройства | Компрессор | Реле перегрузки |
| Насос | Реле перегрузки |
| Контур хладагента | Реле высокого и низкого давления/реле защиты от замерзания |
| Контур охлаждающей воды | Перепускной клапан/переключатель уровня воды (опция)/переключатель потока |
| Мощность (В переменного тока) (6) | 3 фазы, 400 В переменного тока, 50 Гц |
| Обмен мерами | 1кВт=860 ккал/час 1RT=3,024 ккал/час 10,000 БТЕ/час=2,520 ккал/час |
Примечание:
1) Холодопроизводительность 1 основана на расходе 0,172 м3/(чкВт), температуре охлажденной воды на выходе 7℃ и температуре окружающей среды 35℃.
2) Холодопроизводительность 2 основана на расходе 0,172 м3/(чкВт), температуре охлажденной воды на выходе 15℃ и температуре окружающей среды 25℃.
3) Это рабочее давление водяного насоса, когда отрицательное давление воды на входе равно 0.
4) Насос низкого давления предназначен для внутреннего экспорта и экспорта в Юго-Восточную Азию, клиенты могут заменить насосы среднего давления (используйте P для краткости; например: SIC-и A-R2-P) или насосы высокого давления (для краткости используйте HP; например: SIC). -и A-R2-HP), конкретные параметры, как показано выше.
5) Мощность насоса включена в общую мощность.
6) Специальные заказы напряжения машины могут быть приемлемыми в соответствии с запросом клиентов.
7) Чиллер с воздушным охлаждением применим к условиям окружающей среды с температурой 43 ℃.
ПараметрыSIC-A-R2Ряд(60 Гц)
Компания Hautek порекомендует вам подходящий чиллер с воздушным охлаждением в соответствии с моделью вашей выдувной машины.
| Модель | SIC-12A-R2 | SIC-24A-R2 | SIC-28A-R2 | SIC-38A-R2 |
| Емкость хладагента(1) | кВт | 15 | 30 | 35.5 | 45 |
| Емкость хладагента(2) | кВт | 17.5 | 37.5 | 41 | 48 |
| Компрессор | Тип | Прокрутить |
| Мощность (кВт) | 5.28 | 10.2 | 11.73 | 14.8 |
| Хладагент | Объем заполнения (кг) | 5 | 5.5 | 9 | 12.5 |
| Режим управления | Термостатический расширительный клапан |
| Тип | R410A |
| Испаритель | Тип | Пластинчатый испаритель |
| Конденсатор | Тип | Стиль плавника |
| Воздуходувка (кВт) | 0.91 | 2x0,57 | 2x0,91 | 2x1,1 |
| Емкость резервуара для воды (л) | | 50 | 85 | 150 | 150 |
| Насос(4) | Мощность (кВт) | 0.75/1.5 | 1.1/1.5 | 2.2/3.0 | 2.2/3.0 |
| Расход насоса (л/мин) | 43.1 | 86.2 | 102 | 129.3 |
| Рабочее давление (кгс/см2)(3) | -/3.1/5.1 | -/3.0/4.2 | -/2.7/4.1 | -/2.5/3.9 |
| Суммарная мощность | Общая мощность (кВт) (5) | -/6.9/7.6 | -/12.4/12.8 | -/15.7/16.5 | -/19.2/20 |
| Трубная муфта (дюйм) | Выход охлажденной воды | 1 | 1 1/2 | 2 |
| Вход охлажденной воды | 1 | 1 1/2 | 2 |
| Дренажный порт резервуара для воды | 1/2 | 1/2 | 1/2 | 1/2 |
| Порт переполнения резервуара для воды | 1/2 |
| Защитные устройства | Компрессор | Реле перегрузки |
| Насос | Реле перегрузки |
| Контур хладагента | Реле высокого и низкого давления/реле защиты от замерзания |
| Контур охлаждающей воды | Перепускной клапан/переключатель уровня воды (опция)/переключатель потока |
| Мощность (В переменного тока) (6) | 3 фазы, 230/400/460/575 В переменного тока, 60 Гц |
| Обмен мерами | 1кВт=860 ккал/час 1RT=3,024 ккал/час 10,000 БТЕ/час=2,520 ккал/час |
| Модель | SIC-48A-R2 | SIC-58A-R2 | SIC-75A-R2 | СИК-100А-Р2 | SIC-114A-R2 |
| Емкость хладагента(1) | кВт | 60 | 70 | 90 | 122 | 136 |
| Емкость хладагента(2) | кВт | 75 | 82 | 96 | 133.5 | 144 |
| Компрессор | Тип | Прокрутить |
| Мощность (кВт) | 20.4 | 23.76 | 29.6 | 39.8 | 44.4 |
| Хладагент | Объем заполнения (кг) | 7,5x2 | 8x2 | 8x2 | 7,8х2+6,8 | 8,7x3 |
| Режим управления | Термостатический расширительный клапан |
| Тип | R410A |
| Испаритель | Тип | Пластинчатый испаритель |
| Конденсатор | Тип | Стиль плавника |
| Воздуходувка (кВт) | 2х2,2 | 2х2,2 | 2х2,2 | 2х2,2+2,2 | 3х2,2 |
| Емкость резервуара для воды (л) | | 180 | 200 | 270 | 400 | 400 |
| Насос(4) | Мощность (кВт) | 3.0/3.0 | 3.0/3.0 | 5.5/5.5 | 5.5/5.5 | 5.5/5.5 |
| Расход насоса (л/мин) | 172.3 | 201.1 | 258.5 | 350.4 | 390.7 |
| Рабочее давление (кгс/см2)(3) | -/4.5/5.6 | -/3.9/4.8 | -/2.8/2.8 | -/4.5/4.5 | -/4.1/4.1 |
| Суммарная мощность | Общая мощность (кВт) (5) | 27.8 | 31.1 | 39.5 | 51.9 | 56.5 |
| Трубная муфта (дюйм) | Выход охлажденной воды | 2 | 2.5 |
| Вход охлажденной воды | 2 | 2.5 |
| Дренажный порт резервуара для воды | 1 | 1 | 1 | 1 | 1 |
| Порт переполнения резервуара для воды | 1/2 | 1 |
| Защитные устройства | Компрессор | Реле перегрузки |
| Насос | Реле перегрузки |
| Контур хладагента | Реле высокого и низкого давления/реле защиты от замерзания |
| Контур охлаждающей воды | Перепускной клапан/переключатель уровня воды (опция)/переключатель потока |
| Мощность (В переменного тока) (6) | 3 фазы, 230/400/460/575 В переменного тока, 60 Гц |
| Обмен мерами | 1кВт=860 ккал/час 1RT=3,024 ккал/час 10,000 БТЕ/час=2,520 ккал/час |
Примечание:
1) Холодопроизводительность 1 основана на расходе 0,172 м3/(чкВт), температуре охлажденной воды на выходе 7℃ и температуре окружающей среды 35℃.
2) Холодопроизводительность 2 основана на расходе 0,172 м3/(чкВт), температуре охлажденной воды на выходе 20℃ и температуре окружающей среды 30℃.
3) Это рабочее давление водяного насоса, когда отрицательное давление воды на входе равно 0.
4) Насос низкого давления предназначен для внутреннего экспорта и экспорта в Юго-Восточную Азию, клиенты могут заменить насосы среднего давления (используйте P для краткости; например: SIC-и A-R2-P) или насосы высокого давления (для краткости используйте HP; например: SIC). -и A-R2-HP), конкретные параметры, как показано выше.
5) Мощность насоса включена в общую мощность.
6) Специальные заказы напряжения машины могут быть приемлемыми в соответствии с запросом клиентов.
7) Чиллер с воздушным охлаждением применим к условиям окружающей среды с температурой 43 ℃.
