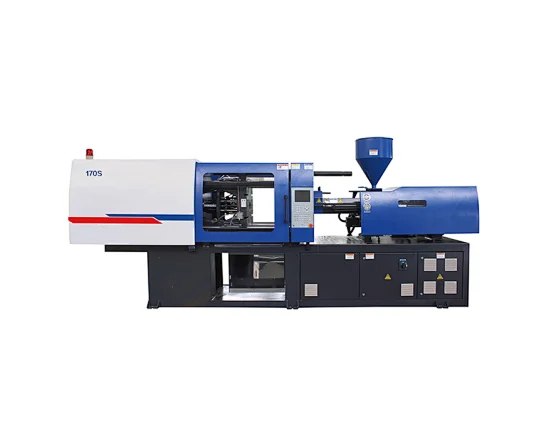

S Series Servo เครื่องฉีดพลาสติกประหยัดพลังงาน:
กำลังขับเปลี่ยนไปตามโหลด และไม่มีการสูญเสียพลังงานส่วนเกิน มอเตอร์ระบายความร้อนสูงสุดไม่ทำงานและการใช้พลังงานเป็นศูนย์ เมื่อเทียบกับเครื่องฉีดขึ้นรูปแบบดั้งเดิม เครื่องซีรีส์นี้สามารถประหยัดพลังงานได้ 20% ถึง 80% ซึ่งช่วยให้คุณประหยัดพลังงานได้จริงและได้ประโยชน์ทางเศรษฐกิจที่น่าทึ่ง
การเปรียบเทียบการใช้พลังงานของระบบ:
การเปรียบเทียบการใช้พลังงานของระบบ:
ข้อมูลทางเทคนิค:
ข้อมูลจำเพาะของเครื่องฉีดขึ้นรูปประหยัดพลังงานเซอร์โว
| 110S | 140S | 170S | 220S | |||||||||||
| ก | ข | ค | ก | ข | ค | ก | ข | ค | ก | ข | ค | |||
| หน่วยฉีด | เส้นผ่านศูนย์กลางของสกรู | มม | 35 | 38 | 42 | 38 | 42 | 45 | 42 | 45 | 50 | 45 | 50 | 55 |
| อัตราส่วน L/D ของสกรู | แอล/ดี | 22 | 20.3 | 18.4 | 24 | 22 | 20.5 | 23.6 | 22 | 19.8 | 24.4 | 22 | 20.0 | |
| ปริมาณการยิง (ตามทฤษฎี) | ซม.3 | 163 | 193.2 | 235 | 226 | 277 | 318 | 311 | 357 | 441 | 397 | 490 | 593 | |
| น้ำหนักการยิง (PS) | ช | 148 | 176 | 214 | 206 | 252 | 289 | 283 | 325 | 402 | 362 | 446 | 540 | |
| แรงดันฉีด | เอ็มปา | 219 | 184 | 152 | 208 | 171 | 149 | 203 | 177 | 143 | 207 | 168 | 138 | |
| อัตราการฉีด | กรัม/วินาที | 89 | 104 | 128 | 94 | 115 | 132 | 120 | 138 | 170 | 124 | 154 | 186 | |
| ความเร็วของสกรู | รอบต่อนาที | 0~210 | 0~185 | 0~180 | 0~180 | |||||||||
| หน่วยแคลมป์ | แรงหนีบ | เค.เอ็น | 1100 | 1400 | 1700 | 2200 | ||||||||
| จังหวะเปิด | มม | 350 | 380 | 435 | 475 | |||||||||
| ช่องว่างระหว่างแถบผูก (WxH) | มม | 370×370 | 420×420 | 470×470 | 520×520 | |||||||||
| ความหนาของแม่พิมพ์ | มม | 150~380 | 160~460 | 180~520 | 200~560 | |||||||||
| แรงขับ | เค.เอ็น | 38 | 50 | 50 | 70 | |||||||||
| EJECTOR จังหวะ | มม | 120 | 140 | 140 | 150 | |||||||||
| คนอื่น | พลังความร้อน | กิโลวัตต์ | 7.5 | 8 | 12.5 | 14 | ||||||||
| กำลังมอเตอร์ปั๊ม | กิโลวัตต์ | 13 | 13 | 18.5 | 18.5 | |||||||||
| สูงสุด แรงดันปั๊ม | เอ็มปา | 16 | 16 | 16 | 16 | |||||||||
| ขนาดเครื่อง (กxยxส) | ม | 4.3×1.3×2.0 | 4.6×1.5×2.1 | 5.1×1.5×2.2 | 5.7×1.6×2.3 | |||||||||
| น้ำหนักเครื่อง | ที | 3.4 | 4 | 6 | 7 | |||||||||
| ความจุของกล่องน้ำมัน | แอล | 200 | 235 | 260 | 300 | |||||||||
ข้อมูลจำเพาะของเครื่องฉีดขึ้นรูปประหยัดพลังงานเซอร์โว
| 260S | 290S | 350S | 400S | |||||||||||
| ก | ข | ค | ก | ข | ค | ก | ข | ค | ก | ข | ค | |||
| หน่วยฉีด | เส้นผ่านศูนย์กลางของสกรู | มม | 50 | 55 | 60 | 55 | 60 | 65 | 65 | 70 | 75 | 70 | 75 | 80 |
| อัตราส่วน L/D ของสกรู | แอล/ดี | 24.2 | 22 | 20.2 | 24 | 22 | 20.3 | 21.5 | 20 | 18.7 | 21.4 | 20 | 18.8 | |
| ปริมาณการยิง (ตามทฤษฎี) | ซม.3 | 530 | 641 | 763 | 676 | 805 | 945 | 1161 | 1347 | 1548 | 1324 | 1520 | 1729 | |
| น้ำหนักการยิง (PS) | ช | 482 | 583 | 694 | 615 | 733 | 860 | 1057 | 1226 | 1407 | 1205 | 1383 | 1573 | |
| แรงดันฉีด | เอ็มปา | 205 | 169 | 142 | 202.3 | 170 | 144.9 | 195 | 168 | 146 | 199 | 173 | 152 | |
| อัตราการฉีด | กรัม/วินาที | 187 | 227 | 270 | 223.5 | 266 | 312.2 | 275 | 319 | 367 | 366 | 395 | 446 | |
| ความเร็วของสกรู | รอบต่อนาที | 0~180 | 0~180 | 0~170 | 0~160 | |||||||||
| หน่วยแคลมป์ | แรงหนีบ | เค.เอ็น | 2600 | 2900 | 3500 | 4000 | ||||||||
| จังหวะเปิด | มม | 540 | 590 | 670 | 710 | |||||||||
| ช่องว่างระหว่างแถบผูก (WxH) | มม | 570×570 | 620×620 | 710×630 | 760×670 | |||||||||
| ความหนาของแม่พิมพ์ | มม | 220~600 | 200~630 | 260~710 | 250~780 | |||||||||
| แรงขับ | เค.เอ็น | 70 | 70 | 90 | 110 | |||||||||
| EJECTOR จังหวะ | มม | 150 | 150 | 200 | 200 | |||||||||
| คนอื่น | พลังความร้อน | กิโลวัตต์ | 19 | 19 | 24.5 | 25 | ||||||||
| กำลังมอเตอร์ปั๊ม | กิโลวัตต์ | 22 | 30 | 37 | 37 | |||||||||
| สูงสุด แรงดันปั๊ม | เอ็มปา | 16 | 16 | 16 | 16 | |||||||||
| ขนาดเครื่อง (กxยxส) | ม | 6.2×1.5×2.2 | 6.3×1.7×2.4 | 7.3×1.96×2.41 | 7.3×1.96×2.41 | |||||||||
| น้ำหนักเครื่อง | ที | 8.3 | 9.3 | 12.5 | 14.2 | |||||||||
| ความจุของกล่องน้ำมัน | แอล | 385 | 385 | 700 | 850 | |||||||||
เรามีโมเดลเพิ่มเติมในซีรีย์นี้: 450S, 550S, 650S, 750S, 1000S, 1200S, ข้อกำหนดรายละเอียดตามการสอบถามของลูกค้า
คุณสมบัติหลัก:
• ใช้แผ่นแม่พิมพ์สล็อต T มาตรฐานยุโรปแบบหล่อรวมเข้าด้วยกัน โหลดและถอดแม่พิมพ์ได้ง่ายขึ้น
• ระบบไฮดรอลิคที่ขยายใหญ่ขึ้นทำให้ฉีดได้เร็วยิ่งขึ้น
• การควบคุมแบบวงปิดจะซิงโครไนซ์การกระทำแบบผสม ทำให้เวลาของวงจรการสร้างผลิตภัณฑ์สั้นลง
• เสียงรบกวนต่ำขณะเครื่องทำงาน โดยเฉพาะอย่างยิ่งสำหรับการทำงานที่ความเร็วต่ำ
หน่วยควบคุม:
• ตัวควบคุมคอมพิวเตอร์ PLC แบบพิเศษสำหรับการใช้เครื่องฉีดพลาสติก ควบคุมและแสดงผลที่ค่อนข้างเป็นอิสระและมีความน่าเชื่อถือสูง
• พารามิเตอร์ทางเทคนิคการตั้งค่าล่วงหน้าและฟังก์ชั่นการจัดเก็บ
• ฟังก์ชันการป้องกันข้อมูลพารามิเตอร์
• ฟังก์ชั่นการปรับค่าความเบี่ยงเบนของอุณหภูมิถังชาร์จอัตโนมัติ
• ฟังก์ชั่นปลุกผิดปกติ.
• ปุ่มหยุดฉุกเฉินที่ประตูหน้าและหลัง
• การตรวจสอบเวลาสามารถแสดงเงื่อนไขของแต่ละการเคลื่อนไหว
• อุปกรณ์ป้องกันความปลอดภัยมอเตอร์ไฟฟ้า.
• อินเตอร์เฟซ pincher หุ่นยนต์
• สวิตช์ตาแมวป้อนวัสดุ
• ฟังก์ชันการตรวจจับ I/Q ของฮาร์ดแวร์ระบบ
• อุณหภูมิกระบอกชาร์จถูกควบคุมอย่างแม่นยำโดยการตั้งค่าคอมพิวเตอร์และลักษณะวงปิด PID
• ฟังก์ชั่นปกป้องหน้าจอ ยืดอายุการใช้งานหน้าจอ
• กล่องควบคุมไฟฟ้าแบบปิดสนิท จัดวางอุปกรณ์ไฟฟ้าอย่างเป็นระเบียบ ไม่รบกวนกัน .
หน่วยฉีด:
• การควบคุมอุณหภูมิแบบ PID มีอุณหภูมิของถังที่แม่นยำ
• มีสกรูและบาร์เรลหลายแบบที่มีการออกแบบที่เหมาะสมที่สุด ตามลำดับ ไนไตรด์ การชุบฮาร์ดโครม โลหะคู่
ซึ่งเหมาะสำหรับคำขอของวัสดุพลาสติกที่แตกต่างกัน
• รองรับไกด์บาร์แบบเส้นตรงสองทิศทาง, การฉีดอย่างรวดเร็วแบบสมดุลสองครั้ง
• มอเตอร์ไฮดรอลิกแรงบิดสูงให้ความสามารถในการขึ้นรูปพลาสติกที่มั่นคง ตำแหน่งอุปกรณ์ทรานสดิวเซอร์เชิงเส้นที่มีความแม่นยำสูง
การตรวจจับทำให้สามารถวัดได้อย่างแม่นยำ
• การตั้งค่าความเร็วและแรงดันการฉีดหลายระดับและแรงดันหลายขั้นตอน สลับจากเวลาในการฉีด ตำแหน่ง แรงดัน
การควบคุมเพื่อให้มั่นใจในคุณภาพของการขึ้นรูป
• แรงดันย้อนกลับแบบหลายขั้นตอนและความเร็วก่อนฉีดควบคุมด้วยคอมพิวเตอร์ สกรูที่มีคุณสมบัติป้องกันการไหลก่อนฉีด
และทำความสะอาดวัสดุอัตโนมัติ
• ป้องกันการเริ่มทำงานของวัสดุเย็นเพื่อให้แน่ใจว่าสกรูและกระบอกจะไม่เสียหาย
หน่วยหนีบ:
• โครงสร้างเส้นทแยงมุมสลับคู่ 5 จุด ออกแบบเทมพาเลตโดยการปรับแต่งคอมพิวเตอร์
• ดีดอุปกรณ์ป้องกันแม่พิมพ์แรงดันต่ำที่มีความละเอียดอ่อน
• การควบคุมหลายขั้นตอนสำหรับแรงดันในการเปิดแม่พิมพ์ ความเร็ว การควบคุมตำแหน่ง
• การปรับแม่พิมพ์เฟืองขับมอเตอร์ไฮดรอลิก
• การรักษาด้วยเทคนิคพิเศษ ความแข็งแรงที่วางใจได้
• ระบบหล่อลื่นแบบรวมศูนย์อัตโนมัติ
• แม่พิมพ์เปิดและหนีบตำแหน่งดีดออกควบคุมโดยลิเนียร์ทรานสดิวเซอร์
• ฟังก์ชันปรับแม่พิมพ์อัตโนมัติ.
• อินเทอร์เฟซการระบุตำแหน่ง pincher ของหุ่นยนต์
• อุปกรณ์ดึงแกนเหมาะสำหรับแม่พิมพ์ที่มีโครงสร้างซับซ้อน
หน่วยหนีบ:
• ระบบไฮดรอลิกวาล์วแบบแมนนวลทำให้เครื่องมีการตอบสนองการเคลื่อนไหวที่รวดเร็วและราบรื่น
• วาล์วควบคุมแรงดันและการไหลแบบสัดส่วนคู่
• หน่วยไฮดรอลิกนำเข้าประสิทธิภาพสูงพร้อมการจัดสรรที่เหมาะสมที่สุด
• ถังน้ำมันมีรูเปิดขนาดใหญ่ ทำความสะอาดได้ง่าย
อุปกรณ์เสริมมาตรฐาน:
• แผ่นกันสั่น
• ชุดอะไหล่.
• กล่องเครื่องมือ.
• น้ำมันหล่อลื่น
ซัพพลายเออร์ส่วนประกอบหลัก:
 |  |  |  | |||
 |  |  |  |
