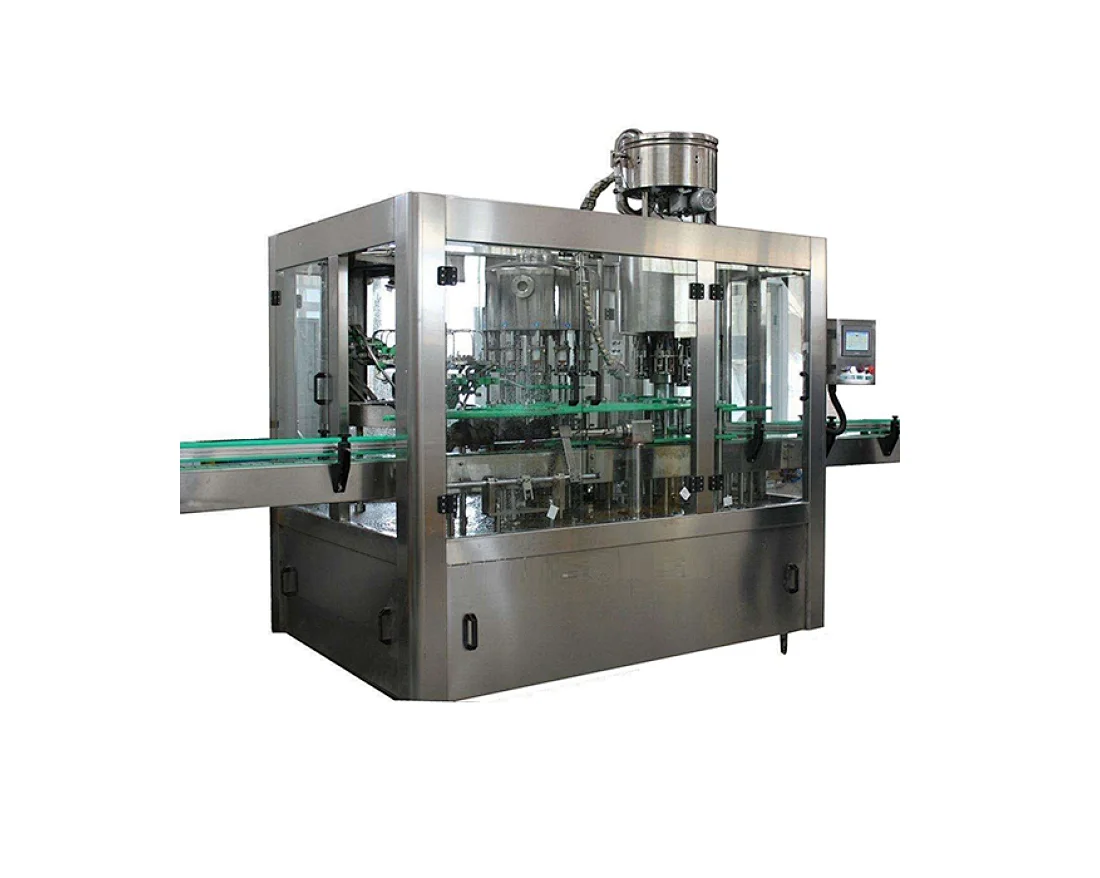

瓶装水自动冲洗/灌装/旋盖机
D1.1
1
数量:

详细说明：

CGF是一家专业的水灌装机灌装机集成商。洗瓶、灌装、封盖一机多用。是在引进消化国外先进技术的基础上，针对纯净水、矿泉水、葡萄酒等灌装工艺要求而创新的一种先进的灌装机械集成商。


功能：
该机可自动完成进瓶、清洗、灌装、理盖、旋盖和成品瓶输出。

规格：
PLC控制，中英文人机界面，操作简单，维护简单
气送式进料输送机与星轮直连，方便换瓶。
采用颈挂技术，适应不同高度的瓶子，防止二次污染。
采用插入式控制液位，保证灌装精度，防止喷溅
变频器控制整机，使工作平稳可靠。
先进的磁耦合器可调节旋盖力矩以保持旋盖精度。
三合一一体式结构使机器紧凑美观，节省车间地板和人工成本。

模型CGF8-8-3CGF16-12-6CGF18-18-6CGF24-24-8CGF32-32-10CGF40-40-12CGF50-50-12CGF60-60-15
容量（500毫升）20004000600010000120001600022000260000
瓶型PET 瓶，圆形和方形
瓶子直径Φ50~95mmΦ50~110mm
瓶子容积250~1500ml250~2250ml250~2500毫升
压缩机气压0.3~0.7MPa
洗涤压力0.25~0.3MPa
功率（千瓦）4.45.86.6710.411.51419
直径（米）1.9×1.5×2.32.3×1.7×2.52.5×1.85×2.53.1×2.1×2.54.6×2.16×2.54.6×3.8×2.55×4.7×2.56.5×5.4×2.5
重量（公斤）


组件图片：

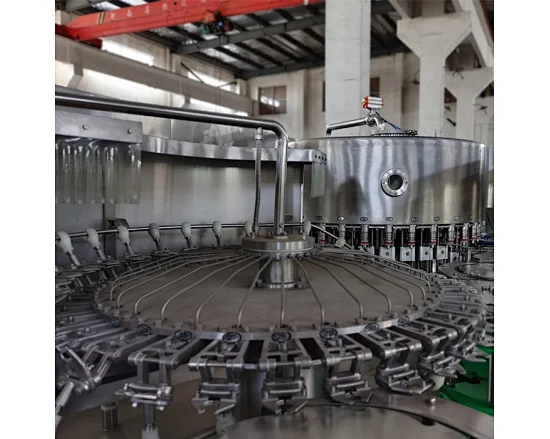

洗头：
* 采用 304/316 不锈钢制成，卫生耐用，可避免夹子污染。
* 配备高效喷嘴，保证洗涤效果，节约洗涤用水。
* 配有防溅水罩；并配备水回收箱。
* 通过调整旋转部件的高度来适应不同的瓶高

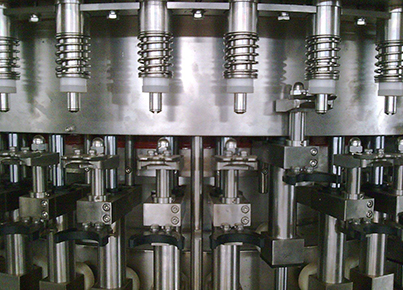

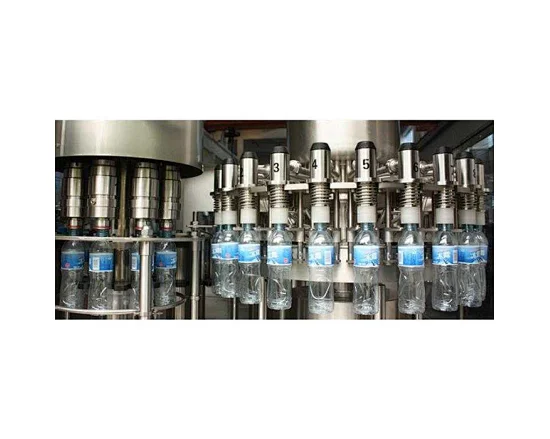

灌装头：
* 由食品级不锈钢 304/316 制成。
* 灌装速度快，液位控制精确。
* 所有与物料接触部分均为食品级材料
无卫生死角，密封件少。

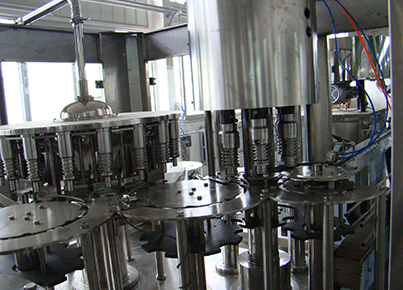

3.jpg封头：
* 电磁式旋盖头，降低次品率，旋盖头扭力设定及调整方便。
* 配备反盖保护装置。
* 没有送盖然后机器停止。
* 主要部件由 SS304/316 制成。
* 通过调整旋转部件的高度来适应不同的瓶高。

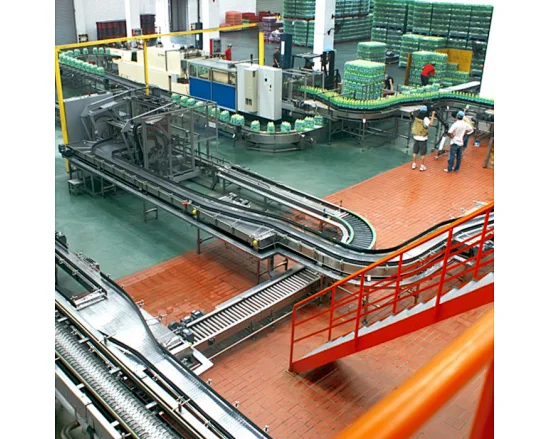

成套生产线正常工艺流程


普通桶装水生产线布局图：
